Epsilon ES2/ES4 je snímač hladiny paliva, kompatibilní s jednotkou Patriot XI



Snímač hladiny paliva Epsilon je určen k měření výšky hladiny paliva v nádržích a rezervoárech všech naftových vozidel, používaných v oblastech s mírným klimatem. Měření hladiny paliva je zajištěno sondou, která je ponořená do palivové nádrže.

 Sonda je navržena jako koaxiální kondenzátor z hliníkové trubky (vnější elektrody) a izolovaného měděného řetězce (vnitřní elektroda). Sondu snímače ponoříte do paliva, která působí jako kondenzátor. Kapacita snímače je lineárně závislá na hladině paliva v nádrži.

 Čidlo může být využito společně s vybavením a softwarem pro dopravní a navigační/sledovací systém nebo jakékoliv jiné zařízení, které podporuje protokol digitálních dat nebo zpracovává analogový signál (přes DAC převodník). Snímač hladiny paliva Epsilon ES2 pro jednu nádrž využívá rozhraní RS-232 (Typ ES4 pro vozidla s dvěma nádržemi RS-485).

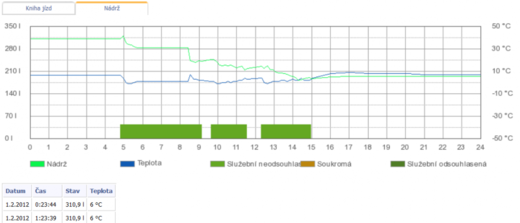

Zobrazení grafu stavu nádrže v systému AutoGPS





 K jednotce Patriot XI je možné připojit jednu sondu přes Interface RS232 nebo až 4 sondy přes Interface RS485.

V systému AutoGPS lze nastavit upozornění na úbytek paliva při vypnutém zapalování. Upozornění vás může informovat e-mailem, SMSkou, na PCO či přímo v prohlížeči.

 Verze ES2-750 komunikuje přes rozhraní RS-232 a délka snímače je 750mm. Součástí balení je hlavice, tyč včetně příslušenství pro instalaci a prodlužovací propojovací kabel se čtyřmi vodiči.

 Verze ES2-1100 komunikuje přes rozhraní RS-232 a délka snímače je 1100mm. Součástí balení je hlavice, tyč včetně příslušenství pro instalaci a prodlužovací propojovací kabel se čtyřmi vodiči.

 Verze ES4-750 komunikuje přes rozhraní RS-485 a délka snímače je 750mm. Součástí balení je hlavice, tyč včetně příslušenství pro instalaci a prodlužovací propojovací kabel se čtyřmi vodiči.

 Verze ES4-1100 komunikuje přes rozhraní RS-485 a délka snímače je 1100mm. Součástí balení je hlavice, tyč včetně příslušenství pro instalaci a prodlužovací propojovací kabel se čtyřmi vodiči.

Délka snímačů se při monáži upravuje s ohledem na výšku nádrže. Součástí dodávky není DAC převodník RS 232 nebo RS 485.



V případě zájmu Vám rádi zpracujeme cenovou nabídku.








Popis

Jednotka

Hodnota

Poznámka

Hlavní







Rozsah provozních teplot

°C

-40 až +75



Stupeň krytí hlavní sondy



IP68



Měření







Přesnost měření hladiny

mm

0,05

1

Maximální chyba měření stavu hladiny

mm

0,5

2

Průměrný čas odečtení

s

8



Kódování

bit

10/12/16 a 8

8 pro teplotu

Napájení







Napětí

V

12-24

80 maximum

Proudová spotřeba

mA

5,5±0,5

při 12V





2,5±0,2

při 24V

Doba provozu



Trvale



Rozhraní







Digitální



RS-485

Výchozí





RS-232

4

Analogové





3

Rozměry a hmotnost







Příruba



Díry 5, d=5mm



Šrouby



M25x1,5



Velikost sondy

mm

36



Výška sondy nad nádrží, vč. instalace příruby

mm

29



Hmotnost

g

250

Standardní design





Snímač nádrže Epsilon má osvědčení o schválení technické způsobilosti vydané ministerstvem dopravy.
